Особенности схемы
Замок собран на триодных тиристорах (тринисторах) и открывается в результате определенного порядка нажатия кнопок с промежутком в несколько секунд. Электрическая схема замка дана на рис. 4.1. Открывается замок с помощью кнопок SB1...SB10, которые установлены перед входной дверью. Первыми замыкают контакты SB7, что приводит к быстрой зарядке конденсатора С1. Ток заряда протекает через управляющую цепь тринистора VD1 и включает его. После размыкания контактов SB7 происходит разряд конденсатора С1 через резистор R1. Через включенный тринистор VD1 и резистор R2 происходит зарядка конденсатора С2 до напряжения 4 В. Затем замыкают контакты SB8, конденсатор С2 быстро разряжается через управляющую цепь тринистора VD2 и включает этот тринистор. После того как зарядится СЗ, замыкают контакты SB9, а по прошествии нескольких секунд включают контакты SB10. В итоге включаются тринисторы VD3 и VD4. Последний тринистор включает исполнительный механизм M1.

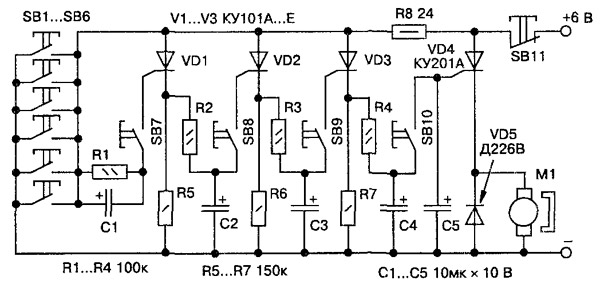

Рис. 4.1. Принципиальная схема кодового замка на тринисторах
При такой системе замыкания контактов секретность замка довольно высокая, благодаря тому, что контакты SB7...SB10 нужно замыкать по одному в строгой очередности и с промежутками в несколько секунд. Контакты SB1...SB6 представляют собой контакты ловушки, которые необходимы для повышения секретности замка. Если замкнуть один из этих контактов, то цепь питания тринисторов VD1... VD3 окажется замкнутой накоротко. Напряжение питания с тринисторов будет снято и они отключатся. В этом случае код придется набирать снова. Источник питания замка от короткого замыкания защищает резистор R8.
Секретность замка можно выразить в цифрах, например, числом вариантов кода в данной схеме. Для данной схемы секретность равна 5000. Секретность замка можно повысить, если увеличить число ложных контактов до 16. В этом случае секретность равна 100000. Такого же повышения секретности замка можно достигнуть, если в схему замка добавить еще один тринистор, включенный аналогично VD2 и VD3.
Детали
Кнопка SB11 устанавливается внутри квартиры. Эта кнопка должна размыкаться при открывании двери. Цепь питания замка при этом разрывается и тринисторы выключаются. Контакты замка самодельные, но можно использовать готовые от концевых выключателей. Возможно,использование герконов. Тогда контакты будут срабатывать, если поднести к ним постоянный магнит. Электронный замок рассчитан на питание от 4 элементов типа 373 или другого источника с постоянным напряжением 6 В. В качестве исполнительного механизма в схеме вместо электродвигателя можно использовать электромагнит. В этой конструкции было отдано предпочтение электродвигателю, так как найти мощный готовый магнит довольно сложно. Работу по отодвиганию задвижки замка способен выполнить и маломощный электродвигатель от электромеханической игрушки, если к нему приспособить редуктор с большим замедлением и кривошипно-шатунным механизмом или кулачковым механизмом. Вместо указанных на схеме тринисторов можно применить любые тринисторы из серий КУ201 и КУ202. Резисторы могут быть типа МЛТ соответствующей мощности. Конденсаторы типа К50-6.
Детали замка, кроме кнопок и исполнительного механизма, монтируются на печатной плате вырезанной из фольгированного текстолита толщиной 1 мм. Устройство особой наладки не требует и собранное из исправных деталей готово к работе.
Из книги " Домашний электрик и не только ..." В.М. Пестриков
