Размагничивающее устройство


Инструменты из магнитных материалов со временем намагничиваются, сами становятся постоянными магнитами, что создает некоторые неудобства при проведении работ. Для размагничивания инструмента можно сделать простой прибор по схеме, представленной на рис. 5.1. Прибор представляет собой катушку-соленоид L1, присоединенную через кнопку к вторичной обмотке понижающего трансформатора Т1, первичная обмотка которого включена в сеть 220 В. Кратковременное нажатие на кнопку SB1 позволяет подать на соленоид переменный ток. В катушке возникает переменное магнитное поле, которое и размагничивает предмет.

Каркас соленоида L1 склеивают из плотной бумаги длиной 80 мм, внутренним диаметром 30...35 мм и толщиной стенки 1,5...2 мм. По краям каркаса, чтобы не сползали витки катушки, следует установить щечки с внешним диаметром 80 мм и толщиной 5...6 мм. Катушка соленоида содержит 1000 витков провода ПЭЛ или ПЭВ 00,7...0,9 мм, намотанных виток к витку слоями, с прокладкой между ними лакоткани или пропара-финированной бумаги. При этом сопротивление обмотки катушки составит 8 Ом. Понижающий трансформатор Т1 можно взять любой, главное чтобы его первичная обмотка могла включаться в сеть 220 В, вторичная обмотка давала 10...15 В при токе нагрузки до 2 А. Кнопку SB1 для прибора можно взять от обычного электрического звонка. Весь прибор собирают на деревянном или текстолитовом щите (рис. 5.2). На нем укрепляют катушку, трансформатор и кнопку. Монтаж между деталями производят изолированным многожильным медным проводом. К выводам первичной обмотки трансформатора присоединяют сетевой шнур со штепселем ХР1 для включения в сеть. Включив штепсель ХР1 в сеть, кладут предмет внутрь соленоида L1 и нажимают на кнопку SB1. Кнопку SB1 держат нажатой в течение 10...15 с. Если качество размагничивания предмета не удовлетворяет, то процесс повторяют вновь.

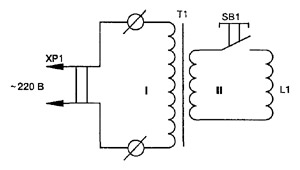

Рис. 5.1. Принципиальная схема прибора для размагничивания металлических предметов

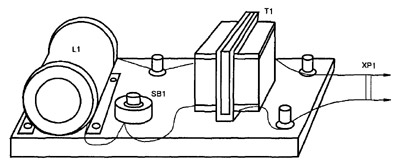

Рис. 5.2. Монтаж на панели деталей прибора для размагничивания



Из книги " Домашний электрик и не только ..." В.М. Пестриков

Ознакомиться с книгой полностью можно в разделе "Библиотека" подразделе "Книги"
