Сенсорный включатель с задержкой отключения
|
|
В продаже имеется немало разных видов музыкальных звонков для квартиры. Обычно они имеют бестрансформаторное питание от сети, которое подается на схему только при нажатии кнопки. В этом случае мелодия играет, пока держишь кнопку вызова. При кратковременном замыкании контактов кнопки сигнал вызова в квартире можно и не услышать.
Предлагаемое устройство предназначено для работы совместно с любым звуковым сигнализатором (музыкальным или обычным). Звуковой сигнал включается при касании сенсора Е1 (рис. 1) или же нажатии на кнопку, которая может использоваться вместо транзистора VT1 для подачи напряжения на обмотку. При этом обеспечивается продолжительность работы музыкального звонка не менее 10 с даже при кратковременном касании сенсора Е1. Время, в течение которого будут замкнуты контакты реле, зависит от номиналов конденсаторов С2 и СЗ.
В качестве сенсора может использоваться латунная пластина произвольной формы. Для того чтобы привлечь внимание к месту расположения сенсора, на нем может быть установлен светодиод HL1, который при касании Е1 на некоторое время гаснет.
Чтобы исключить срабатывание сенсоров от наводок и помех, транзистор VT1 и обеспечивающие его режим работы элементы лучше располагать вблизи датчика Е1.

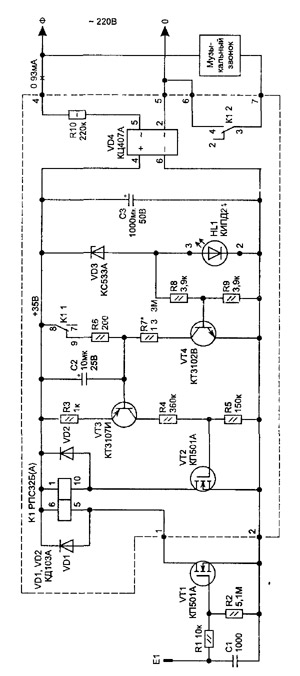

Рис . 1 Схема включателя с задержкой отключения.
Применение поляризованного реле позволяет получить от схемы малое потребление тока от сети — не более 1 мА.
Переключение контактов реле К1 осуществляется за счет накопленной на конденсаторе СЗ энергии при его заряде через резистор R10. Стабилитрон VD3 ограничивает максимальное напряжение на конденсаторе уровнем своей стабилизации.
В начальный момент подачи питания на схему, пока конденсатор СЗ не зарядится до 35 В, светодиод HL1 не светится и транзистор VT4 будет заперт, т. е. цепь заряда конденсатора С2 отключена. Использование в схеме транзистора VT4 объясняется необходимостью обеспечить полный заряд конденсатора СЗ до того момента, как откроется транзистор VT2. Иначе даже небольшой ток, проходящий через обмотку (1-10) реле К1, закоротит цепь заряда СЗ и энергии для переключения контактов не хватит.
В установившемся режиме (когда HL1 светится) касание сенсора Е1 приводит к срабатыванию обмотки реле К1 и контакты К1.1 разомкнутся. Начнется процесс заряда конденсатора СЗ, а после и С2. Время заряда СЗ определяется величиной резистора R10, а также степенью его разряда (степень разряда зависит от того, как долго касались сенсора или держали нажатой кнопку SB1). При первоначальной подаче питания на схему время готовности составляет 45 с.
Через некоторое время, определяемое номиналами элементов C2-R7, транзистор VT3 откроется, также как и VT2, — сработает вторая обмотка реле. Контакты К1.1 замкнутся, разрядив конденсатор С2 через резистор R6. Схема вернется в исходное состояние. Включение звукового сигнализатора выполняет вторая группа контактов реле (К1.2).
Элементы , выделенные на электрической схеме пунктиром (кроме светодиода HL1), установлены на печатной плате (рис. 2). Ее удобно располагать в корпусе музыкального сигнализатора, обычно там бывает достаточно места.
В схеме использованы детали: поляризованное реле К1 типа РПС32А(Б) на номинальное рабочее напряжение 27 В (паспорт РС4.520.224), но подойдут также и другие типы. Контакты реле РПС32 рассчитаны на ток в цепи нагрузки не более 0,01 А при напряжении 220 В (для серебряных контактов, но есть из этой серии, допускающее коммутацию тока до 0,25 А, например, паспорт РС4.520.208)
Светодиод HL1 лучше использовать из серий КИПД24 (32 и т. д.) или АЛ310А. Они при токе 1 мА светятся достаточно ярко. Все транзисторы могут иметь любую последнюю букву в обозначении. Остальные детали подойдут любого типа с параметрами, указанными на схеме.

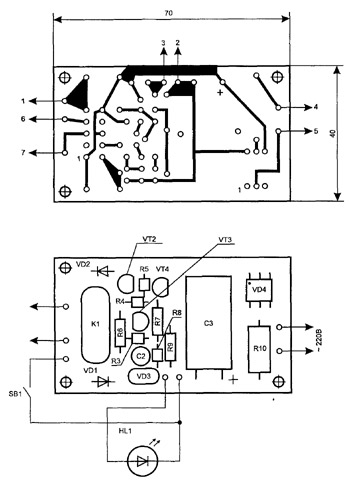

Рис . 2 Топология печатной платы и расположение элементов
При правильном монтаже настройка схемы заключается в установке нужного интервала работы звукового сигнала, а также в регулировке чувствительности сенсора подбором номиналов С1 или R1. Если использовать поляризованное реле другого типа, для срабатывания которого необходим больший ток, то номинал конденсатора СЗ можно увеличить до 2200 мкФ. |
