В каждой квартире имеются вспомогательные помещения, такие как кладовка, коридор и туалет. Обычно свет там требуется ненадолго, после чего необходимо не забыть отключить освещение. Но дети и старики нередко из-за рассеянности оставляют включенным свет.
Чтобы избавиться от лишних расходов за электроэнергию, можно воспользоваться устройством автоматического отключения освещения через заданный интервал времени, если вы сами не сделаете это раньше. Приведенный вариант схемы, в отличие от опубликованных аналогов, удобнее в эксплуатации, проще в изготовлении и подключении, так как не требует установки дополнительных датчиков. Работу этого устройства вы не будете замечать, а сэкономить оно может немало денег.
Электрическая схема цифрового таймера показана на рис. 1. Она начинает работать только при включении освещения (SA1). Бестрансформаторное питание устройства от сети позволяет сделать конструкцию малогабаритной, что удобно при размещении.
В начальный момент тиристор VS1 будет открыт за счет проходящего на управление через резисторы R5-R6 тока. Эти резисторы из-за разброса параметров тиристоров при настройке устройства могут потребовать подбора так, чтобы их общее сопротивление было в диапазоне 24...30 кОм. От них зависит яркость свечения лампы.
Лампа освещения EL1 будет светиться в течение 9 мин, если до этого момента вы сами ее не отключите. Временной интервал задержки отключения зависит от емкости конденсатора СЗ и может быть легко изменен.
Таймер собран всего на одной микросхеме К176ИЕ12, которая содержит внутри автогенератор с внешними частоте задающими элементами и счетчики импульсов. Как только на выходе DD1/10 счетчика появится лог. "1", откроется полевой транзистор VT1, что приведет к закрыванию тиристора VS1. Для того чтобы это состояние зафиксировалось, включен диод VD2. Он обеспечивает прекращение работы задающего RC-автогенератора, подавая запирающее напряжение с выхода счетчика. Когда на DD1/10 лог. "0", этот диод на работу автогенератора влияния не оказывает.
После отключения света таймером для повторного включения освещения потребуется выключить и включить SA1. При этом цепью из элементов С2-R1 формируется импульс обнуления счетчиков микросхемы и отсчет временного интервала начинается сначала.
Чтобы сформировать импульс обнуления, конденсатор С1 должен за короткое время отключения питания схемы успеть разрядиться. Поэтому его номинал не рекомендуется устанавливать больше, чем это указано на схеме.

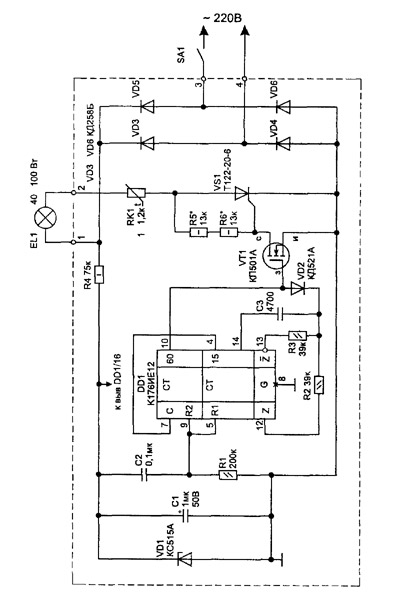

Рис. 1 Электрическая схема сетевого таймера
Для монтажа устройства использована односторонняя печатная плата с размерами 75x40 мм (рис. 2). Внешние подключения выполняются через четыре контактных зажима (Х1), припаянных на плате.
В схеме применены все резисторы типа МЛТ с указанной на схеме мощностью, терморезистор RK1 из серии ТР-15 — 1000...1200 Ом мощностью 1,6 Вт или аналогичный импортный из серии NTC (с прогревом такие резисторы уменьшают свое сопротивление в 100 раз). Установка терморезистора не является необходимой, но его наличие позволит в несколько раз увеличить срок службы лампы за счет умень шения броска тока при включении. Более подробная информация о таких элементах дается в книге ЛЗ на стр. 216.

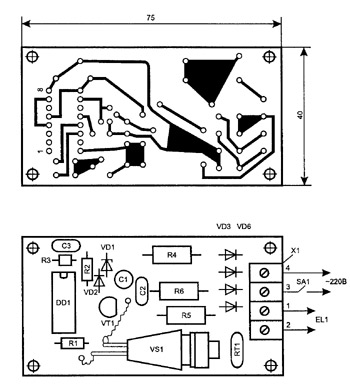

Рис. 2 Топология печатной платы и расположение элементов
Конденсаторы могут использоваться любого типа. Стабилитрон VD1 подойдет с произвольной последней буквой в обозначении, но обязательно в пластмассовом корпусе, иначе он не поместится на приведенной печатной плате. Диод VD2 — любой из импульсных.
При правильной сборке и исправных деталях схема начинает работать сразу, а настройка заключается в выборе необходимого интервала времени, в течение которого должно работать освещение. У меня дома она надежно служит уже более 2-х лет. |
