Простой автомат для управления дренажным насосом


Большинство автолюбителей, у кого есть гараж с подвалом, весной сталкиваются с проблемой затопления водой. И хотя явление это сезонное, следить и вовремя удалять воду не каждый имеет возможность. С этой задачей вполне может справиться простой автомат, который вовремя включит водооткачивающий насос.

В отличие от других устройств аналогичного назначения этот не потребляет энергию в ждущем режиме. Причем схема будет готова к работе и при возникшей необходимости сама включит насос.

Схема управления насосом состоит всего из двух реле (К1, К2) с обмоткой на 220 В и герконовых датчиков — контактов S1, S2 (рис. 1). В исходном состоянии оба реле обесточены. Герконы имеют нормально разомкнутые контакты и замыкаются только при приближении магнита. Расположение датчиков показано на (рис. 2)



Рис. 1  Схема для управления дренажным насосом

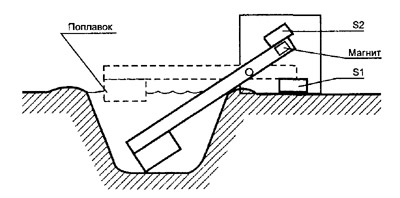

Рис. 2  Вид конструкции и расположение датчиков



Магнит крепится на коротком конце рычага, а к длинному — любой поплавок, позволяющий рычагу подниматься при наполнении углубления водой. И как только вода достигнет уровня, заданного положением датчика S1, включится реле К1 и своими контактами К1.1 заблокирует цепь геркона. При этом вторая группа контактов реле К1.2 включит насос М1 (он на рисунке не показан). По мере откачки воды поплавок будет опускаться, и наступит момент, когда замкнутся контакты второго датчика S2, что приведет к срабатыванию реле К2. Контакты К2.1 разомкнутся, что отключит реле К1, после чего и само реле К2 отключится, так как контакты К1.1 разорвут цепь его питания.

Для того чтобы исключить дребезг контактов при отключении реле, может потребоваться подогнуть контакты К2.1 так, чтобы они размыкались чуть позже (можно также в качестве контактов К2.1 использовать две группы аналогичных контактов, имеющихся у реле, включаемых параллельно).

Вид поплавкового датчика уровня воды может быть и другим, но на рисунке показана наиболее простая для изготовления в домашних условиях конструкция.

При сборке схемы использованы герконовые контакты S1 и S2 типа КЭМ-1 и реле МКУ48-Т (паспорт РА4.506.451), но подойдут и многие другие типы с обмоткой на 220 В.

Схему управления насосом можно сделать еще проще, если вам удастся найти мощный геркон с нормально замкнутыми контактами. В этом случае нужно только одно реле К1, которое своими контактами К1.1 обеспечивает блокировку геркона S1 (рис. 3). Но мощные герконы (допускающие коммутацию тока до 1 А) с нормально замкнутой группой контактов встречаются довольно редко. Более распространены нормально разомкнутые герконы, например КЭМ-1.

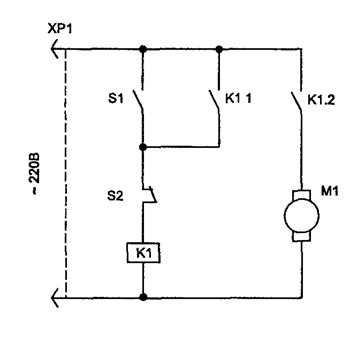

Рис. 3  Второй вариант схемы управления насосом



При изготовлении конструкции следует учитывать, что подвал, с точки зрения техники электробезопасности для людей, относится к категории самых опасных помещений (повышенная влажность и возможен непосредственный контакт с землей). В таких местах не рекомендуется применять напряжение выше 12...36 В, а так как у нас в схеме оно выше (что позволяет уменьшить число необходимых компонентов), следует принять особые меры защиты. Места электрических соединений проводов, идущих от герконов до реле, должны быть надежно закрыты герметиком, а сами реле размещены во влагозащищенном корпусе.
