Для контроля за отдаленными хозяйственными объектами может быть собрано несложное устройство на дискретных элементах с питанием 12 В (рис. 6.3). Охранное устройство срабатывает при замыкании контактов SF1, о чем сигнализирует звонок НА1 и зажигается светодиод HL1. Контакты SF1 вместе с резистором R1 устройства устанавливаются на двери охраняемого объекта. Контакты с помощью проводов соединяются с устройством. В дежурном режиме на базы транзисторов VT1 и VT2 поступает половина напряжения питания с делителя R2, R1.

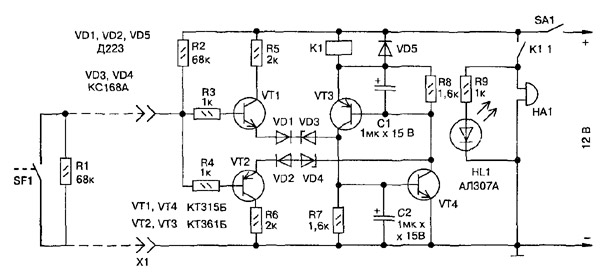

Рис. 6.3. Принципиальная схема устройства охраны отдаленного объекта
Транзисторы VT1 и VT2 почти закрыты, ток, потребляемый устройством от источника тока, составляет всего 110 мкА. При открывании двери охраняемого объекта замыкаются контакты SF1 и открывается транзистор VT2, который в свою очередь открывает транзисторы VT4 и VT3, образующие электронный управляемый переключатель. В результате срабатывает реле К1 и своими контактами К1.1 включает звонок НА1 и светодиод HL1. Сигнальные устройства, звонок НА1 и светодиод HL1 включаются также и при обрыве шлейфа.
Устройство собрано из широкораспространенных деталей. Главное требование к используемым транзисторам заключается в том, чтобы все они имели статический коэффициент передачи тока базы не менее 100. Реле К1 должно иметь ток срабатывания, не превышающий коллекторный ток транзисторов VT4 и VT3.
Устройство собирается на печатной плате, и собранное из исправных деталей в особой наладке не нуждается. Устройство готово к охране объекта сразу при подключении источника питания и проводов, от контактов, установленных на отдаленном охраняемом объекте.
Из книги " Домашний электрик и не только ..." В.М. Пестриков
