Для расширения возможностей компьютера приходится устанавливать внутри в свободные разъемы на материнской плате дополнительные узлы. В этом случае имеющиеся в корпусе вентиляторы (в источнике питания и на процессоре) с задачей эффективного охлаждения не справляются.
Перегрев микросхем обычно происходит в летний период, когда и так достаточно жарко, что может приводить к сбоям в работе некоторых программ. В этом случае рекомендуется устанавливать в корпусе ПК специально предназначенные дополнительные вентиляторы с рабочим напряжением 12 или 6 В. Место для них в конструкции корпуса обычно уже предусмотрено.
Любой вентилятор создает шум, пусть даже и небольшой. Будет удобнее, если он станет включаться только при повышении температуры выше заданного порога и выключаться после ее снижения. Такой режим работы как раз и обеспечивает приставка, электрическая схема которой показана на рис. 1.
Схема состоит из компаратора, выполненного на микромощной микросхеме (DA1), и коммутатора на полевом транзисторе VT1.
В качестве датчика температуры R1 использован терморезистор СТЗ-19. Особенностью данных термодатчиков, благодаря миниатюрным размерам, является их малая инерционность, что позволяет повысить скорость срабатывания схемы при изменении температуры. Располагать термодатчик следует в месте, где происходит наибольшее выделение тепла, например, под винчестером в корпусе компьютера. Настройка пороговой температуры, при которой включается вентилятор, выполняется резистором R6.
Сама схема управления включением вентилятора потребляет ток 2,6 мА. Потребление у вентилятора обычно не превышает 0,1...0,15 мА (12 В). Если ваш вентилятор для работы требует большего тока, то транзистор VT1 следует заменить более мощным, например КП922А1, КП540, КП746А. Для монтажа деталей использована односторонняя печатная плата из стеклотекстолита размером 50x35 мм (рис. 2). Все элементы устанавливаются со стороны печатных проводников. Таких же размеров вторая плата закрепляется над элементами на стойках, что предохраняет их от контакта с другими деталями.

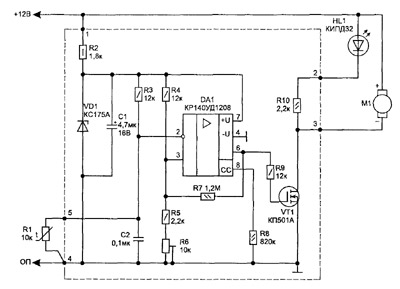

Рис. 1 Электрическая схема приставки для автоматического включения вентилятора

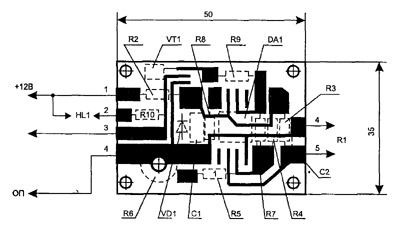

Рис. 2 Топология печатной платы |
