Карманный фонарик на аккумуляторах


Как известно, в карманных фонариках для питания лампочки используют различные источники питания: гальванические элементы, аккумуляторы и небольшие электродинамические машины. Наиболее удобными считаются фонарики на аккумуляторных элементах, так они допускают периодическую их подзарядку от осветительной сети. Схема фонарика с питанием от аккумуляторных элементов приведена на рис. 1.  При включении фонарика в сеть и начале процесса подзарядки, свидетельствует загорание светодиода VD2. В фонарике используется три последовательно соединенных аккумуляторных элемента типа Д-0,25. Лампочка накаливания 3,5 В на 0,15 А. В выпрямителе для зарядки аккумуляторов использованы диод типа КД102 и светодиод типа АЛ307. Конденсатор типа К73-17 на напряжение не менее 400 В. Можно использовать и диоды типа Д226, но это приведет к увеличению размеров фонарика. Все детали подзарядного устройства собираются на небольшой пластинке 35х20 мм толщиной 0,3 мм из текстолита или прессшпана. В пластине предварительно сверлят отверстия диаметром 1 мм, согласно монтажной схемы. Пропустив выводы деталей в отверстия платы, скручивают их и пропаивают. Плату помещают в круглый пластмассовый корпус подходящих размеров. Примерное расположение деталей фонарика приведено на рис. 2. Время заряда фонарика составляет около 19 часов. Одной зарядки хватает на 2,5 часов непрерывной работы фонарика.

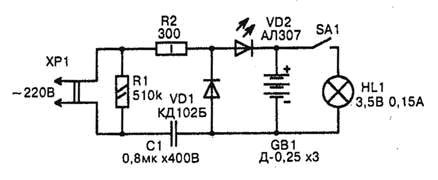

Рис. 1.  Принципиальная электрическая схема аккумуляторного фонарика

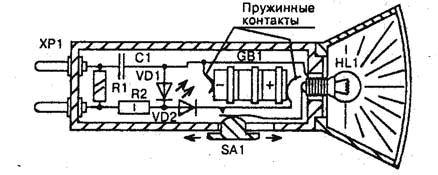

Рис. 2. Возможная конструкция аккумуляторного фонарика
