Устройство позволяет проконтролировать наполнение металлической емкости водой до определенного уровня и вовремя перекрыть воду, о чем сигнализирует зажигание лампочки. Схема сигнализатора приведена на рис. 1 и содержит всего один транзистор большой мощности. В момент поднятия воды в баке до заданного уровня, который определяется положением металлического электрода в баке, база транзистора VT1 получает небольшое отрицательное смещение через резистор, состоящий из сопротивления резистора R1 и массы воды, в результате чего транзистор открывается и загорается сигнальная лампочка HL1. В качестве транзистора можно использовать любой мощный кремниевый транзистор типа КТ814, КТ816 и им подобный, можно использовать транзисторы старых типов, например, германиевые транзисторы большой мощности, типа П202Э, П213 и им подобные. Заметим, что соединение базы транзистора с металлическим баком должно быть хорошего качества, а электрод должен не касаться бака и крепится на изоляторе. В качестве электрода можно использовать стержень из любого металла. Питание можно осуществить как от батареек, так и от блока питания, дающего 12 В. Лампочка HL1 типа КМ-2 на 12В и ток 105 мА. Переменный резистор R1 может быть любого типаможет быть любого типа.

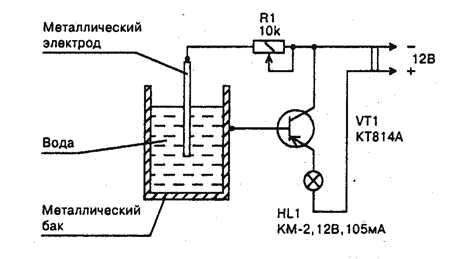

Рис. 10.3. Принципиальная схема сигнализатора уровня воды в металлической емкости
Собирают устройство на монтажной планке, закрепленной в герметичной пластмассовой коробочке. На один из боков коробочки выведены: гнездо для подключения источника питания и контактные винты для подключения проводов, идущих от электрода и бака. Во время налаживания устройства наполняют бак водой и опускают в воду металлический стержень. Вращением резистора R1, изменением глубины погружения и расстояния между электродом и стенкой бака добиваются зажигания лампочки HL1. Определив нужное положение металлического электрода, закрепляют его на стенке бака. |
