Сигнализатор уровня воды в пластмассовой емкости

Конструкция предыдущего сигнализатора наполнения водой емкости содержала всего один электрод, в качестве второго использовался сам металлический бак. Если бак пластмассовый, то обычно используют два электрода, опущенных в жидкость. Схема устройства для данного случая приведена на рис. 1. В качестве элемента сигнализации о наполнении емкости используется светодиод VD2. Вместо указанного на схеме транзистора VT1 можно использовать любой маломощный кремниевый транзистор. Ввиду небольшого количества деталей монтируют устройство на монтажной планке, после чего все помещают в коробочку с источником питания. Электроды закрепляются на пластмассовой крышке, предусмотрев возможность изменения их длины при погружении. Налаживание заключается в определении необходимой величины погружения и расстояния между электродами, при которой зажигается светодиод. Иногда для открывания транзистора приходится подбирать величину сопротивления резистора R1.

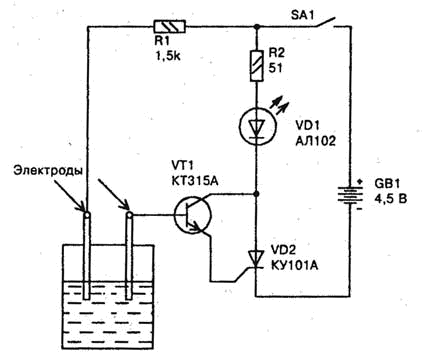

Рис. 1. Принципиальная схема сигнализатора уровня воды в пластмассовой емкости
