Сигнализатор полива растений на даче

Облегчить соблюдение норм полива на дачном участке призван сигнализатор высыхания почвы, приведенный на рис.1.  Сигнализатор работает на том же принципе, что и предыдущие сигнализаторы, его срабатывание происходит в зависимости от величины подаваемого отрицательного смещения на базу транзистора. В сигнализаторе используется один резистор типа МЛТ-0,5, транзистор типа МП42, или ему подобный, и электромагнитное реле, контакты которого включают насос и происходит полив водой участка. Электромагнитное реле К1 можно взять типа РСМ-1 или РСМ-10, главное, чтобы оно срабатывало при напряжении 7...9 В. В качестве транзистора VT1 можно использовать любой маломощный германиевый или кремниевый транзистор. При использовании транзистора обратной проводимости, например, типа КТ315, полярность подключения источника питания необходимо изменить на противоположную. Устройство собирается на монтажной планке закрепленной в пластмассовом корпусе. В корпусе имеется контактный разъем для подключения батарейки типа «Крона». К одной из стенок корпуса крепится реле. На боковой стенке устанавливается разъем для подключения металлических электродов. Налаживание сигнализатора заключается в подборе сопротивления резистора R1 и расстояния между электродами, добиваясь срабатывания реле К1.

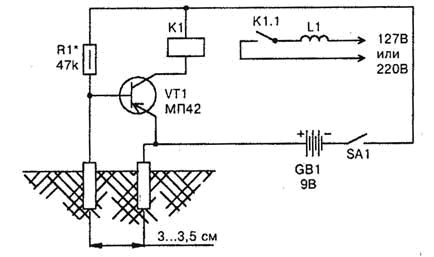

Рис. 1. Принципиальная схема сигнализатора полива растений
