Индикатор радиоактивности

Индикатор наличия радиоактивности собран всего на одном транзисторе, но, несмотря на это, имеет звуковую и световую сигнализации (рис. 1). По интенсивности щелчков в наушнике судят об относительном уровне радиоактивного фона. Одновременно со щелчками вспыхивает неоновая лампочка типа МН-3, что также позволяет делать определенные выводы о радиоактивном фоне. Трансформатор преобразователя напряжения намотан на ферритовом кольце типа К18 с магнитной проницаемостью М2000. Обмотка I (первичная) трансформатора содержит 4 витка провода ПЭЛ диаметром 0,1 мм, обмотка 11—4 витка провода ПЭЛ диаметром 0,5 мм, обмотка III — 900 витка ПЭЛШО диаметром 0,1 мм. В качестве высоковольтного диода VD1 можно использовать кремниевый диодный столб типа 2Ц102А. Транзистор VT1 может быть любой германиевый или кремниевый. В приборе можно использовать наушники с сопротивлением звуковой катушки 30...100 Ом. Питание прибора осуществляется от двух гальванических элементов типа 316 или одной батарейки типа 3336Л. Прибор содержит небольшое число деталей и поэтому его удобнее собрать в корпусе подходящих размеров, в котором закреплена и монтажная планка с распаянными радиодеталями. Настройка индикатора сводится к правильному подключению выводов трансформатора Т1 к соответствующим элементам схемы.

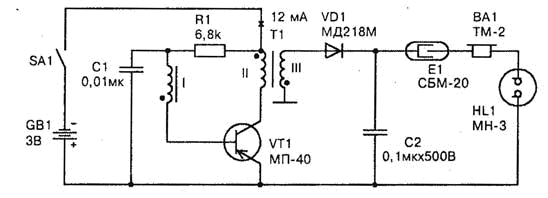

Рис. 1  Принципиальная схема индикатора радиоактивности
