Реле времени

Реле времени, собрано на одном мощном кремниевом транзисторе типа КТ814А  (рис. 1). Вместо указанного на схеме типа транзистора VT1 можно использовать КТ818 с любой буквой, а также старого типа, например, П202 или П213. Установку выдержки времени производят с помощью резисторов R1 и R2, при этом выдержки времени получаются от 1 до 60 секунд. Устройство работает следующим образом. После нажатия кнопки SA1 происходит заряд конденсатора С1 до величины напряжения источника питания. Отжатие кнопки приводит к разряду конденсатора С1 на цепь, состоящую из резисторов R1...R4, участка транзистора база-эмиттер и резистора R5. И, как видно из схемы, время разряда определяется указанными элементами. Разрядный ток конденсатора, протекающий через транзистор, вызывает увеличение тока коллектора и приводит к срабатыванию реле К1, контакты которого включают сигнал, извещающий о начале установленного интервала времени. По прошествии установленного интервала времени ток разряда конденсатора уменьшается, что приводит к уменьшению коллекторного тока транзистора и возвращению реле в исходное состояние. В схеме резистор R2 обеспечивает выдержку 1...10 с, R1 — свыше 60 с. Если подобрать сопротивления, входящих в схему резисторов, то можно получить другие необходимые интервалы времени. Реле К1 типа РЭС-10 (паспорт РС4.524.302) с током срабатывания 22 мА и рабочее напряжение 24...36 В. Кнопка SA1 может быть любого типа, лишь бы устройство замыкания контактов отвечало схеме реле. Налаживание устройства заключается в установке тока срабатывания реле изменением резисторов, входящих в схему Перед наладкой реле делают круглые шкалы для переменных резисторов R1 и R2, на которых в процессе налаживания наносят времена выдержек.

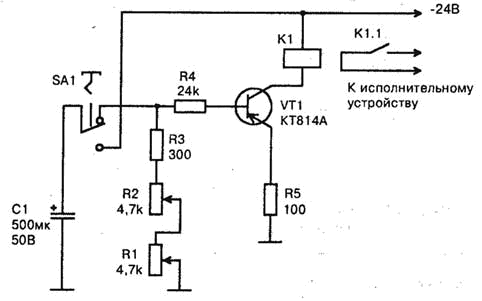

Рис. 1. Принципиальная схема реле времени
