Сторожевое устройство с датчиком в виде провода

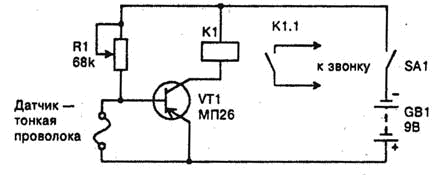

Данное сторожевое устройство относится к контактному типу. Оно срабатывает при размыкании контактов, устанавливаемых на охраняемом объекте. В данном случае на вход устройства XS1 подключена тонкая проволока, которая проложена вокруг объекта. При обрыве проволоки происходит срабатывание реле К1, контакты К1.1 которого и включают сигнализирующее устройство. Схема сторожевого устройства приведена на рис. 1. Монтаж устройства несложен и производится на монтажной планке. Все устройство помещается в корпус, в котором имеется отсек питания и гнезда SA1 для подключения охранного провода. Налаживание сторожевого устройства заключается в установке переменным резистором R1 тока срабатывания реле, когда не подключен охранный проводник. Реле К1 может быть типа РЭС-10 (паспорт РС4.524.300) или ему подобное на рабочее напряжение 7.. 15 В. В качестве датчика, сигнализирующего об опасности, можно использовать систему контактов, которые замыкаются при надавливании на них. Контакты можно установить, к примеру, на стекле двери, а в качестве сигнализатора использовать электрический звонок, подключенный к срабатывающим контактам реле. Тогда, если стекло разбить, контакты разомкнутся, сработает реле и зазвенит звонок.
