Секретный замок


Секрет открывания этого замка основывается на том, что для его открытия необходимо знать величину сопротивления резистора, подключенного к гнездам многоконтактного разъема XS1 (рис. 1). В схеме используется реле РЭС-10 (паспорт РС4 524.302). Конструктивно ключ ХР1 представляет штепсель от многоконтактного разъема, к которому припаян резистор. Транзистор VT1 может быть любого типа. Налаживание заключается в подборе значений резисторов R1 и R2, при которых происходит срабатывание реле К1.

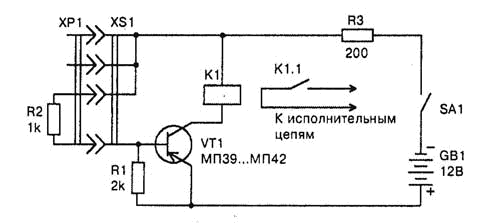

Рис. 1  Принципиальная схема секретного замка



Формат DjVu - описание, программы, ссылки

Если Вы нашли неправильную ссылку или ошибку на странице, сообщите нам об этом

У вас есть электронные материалы, которые могут быть полезны другим радиолюбителям, и Вы хотите сделать их общедоступными. Свяжитесь с нами.

Задать вопрос



Рейтинг: 3 (проголосовало 11 человек)
1 2 3 4 5



Оставить отзыв



Отзывы:

16.09.2011 | max999
Лучше для этой цели использовать геркон для надежности В незаметном месте включить геркон на время А потом использовать ключ,,,,



18.05.2009 | Егор
Взлом: взламывается переменным резистором=)



13.05.2007 | Aleksey
Вся ваша информация клевая и полезная... СПАСИБО!
