Электронный камертон

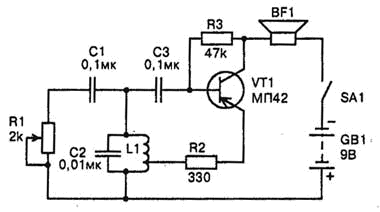

Электронный камертон, схема которого дана на рис. 1, может быть использован для настройки музыкальных инструментов и на уроках пения. В основе конструкции лежит схема генератора звуковой частоты на одном транзисторе с автотрансформаторной связью. При нажатой кнопке SA1 камертон вырабатывает звуковые колебания, высота тона которых устанавливается переменным резистором R1, Резистор R1 позволяет установить диапазон частот около одной октавы. В качестве катушки индуктивности L1 можно использовать первичную обмотку выходного трансформатора, имеющею сечение сердечника около 1,5 см² от любого радиоприемника. Главное, чтобы катушка содержала около 3000 витков провода ПЭВ 0,08...0,12 и отвод от средней точки. Трансформатор используется в конструкции без сердечника. Для понижения частоты генерируемых колебаний увеличивают емкость конденсатора С2 или вводят в катушку железный сердечник. Уменьшение емкости С2 приводит к повышению генерируемой частоты. В устройстве может быть использован любой маломощный германиевый транзистор типа МПЗ9...МП42Б. Громкоговоритель желательно взять высокоомный типа 0,1ГД-13 с сопротивлением звуковой катушки 60 Ом, в противном случае можно использовать телефонный наушник ДЭМ-4М. Камертон собирается в пластмассовом корпусе, в котором наружу выведена кнопка включения питания и ось переменного резистора с одетой на нее ручкой. Габариты устройства определяются размерами применяемых деталей.
