Сетевой блок питания


Питание самодельных радиоэлектронных устройств, как правило, осуществляют от сети переменного тока или автономных источников питания (гальванических элементов и аккумуляторов). Одни устройства потребляют небольшой электрический ток и в этом случае можно обойтись батарейками, в других случаях емкости батареек недостаточно для длительной работы и приходится пользоваться блоками питания от сети. Имея всего один мощный транзистор, можно собрать простой блок питания с неплохими эксплуатационными показателями.

Важным показателем любого блока питания является его способность давать на выходе стабильное выходное напряжение. С этой целью обычно используют различного рода стабилизаторы напряжения, выполненные на транзисторах или микросхемах. Простейший стабилизатор постоянного напряжения состоит из резистора и стабилитрона или стабистора. В качестве стабистора может быть использован также и обычный кремниевый диод, например, типа Д226, включенный в прямом направлении. Такие стабилизаторы обычно называют параметрическими, так как их действие основано на изменении параметров нелинейного элемента, какими являются стабилитроны или стабисторы. На рис. 1 приведена схема параметрического стабилизатора напряжения с использованием стабилитрона. Напряжение на нагрузке, подключенной к выходу такого стабилизатора, будет равно напряжению стабилизации используемого стабилитрона. В связи с этим для конкретного напряжения стабилизации необходимо подбирать стабилитрон , который соответствует этому напряжению. Если, например, необходимо стабилизированное напряжение 6 В, то следует выбрать стабилитроны типа КС156А, имеющие напряжение стабилизации 5...6,3 В или КС162А с напряжением стабилизации 5,8...6,6 В. Основным недостатком параметрического стабилизатора является сравнительно небольшой максимально допустимый ток нагрузки, который бывает равен или меньше максимального тока, протекающего через стабилитрон.

Лучшими показателями обладает стабилизатор напряжения , построенный с использованием транзистора, включенного по схеме эмиттерного повторителя (рис. 2). Напряжение на базе транзистора VT1 стабилизировано стабилитроном VD5. Напряжение на нагрузке, подключенной к контактам ХР1, приблизительно равно напряжению на базе. Для хорошей работы стабилизатора надо, чтобы напряжение на конденсаторе С1 было примерно в 1,5 раза больше напряжения на нагрузке. Величина сопротивления резистора R1 подбирается в зависимости от выпрямленного напряжения и типа VD5. Ток холостого хода выбирается близким к максимально допустимому значению. В стабилизаторе можно применять также транзисторы КТ816А, КТ835А и им подобные, которые укрепляют на металлической пластине размером 30х20х1,5 мм из дюралюминия. Можно использовать и транзисторы старых типов П213...П217,П201...П203,в этом случае радиатор изготавливают размером 55х65х3 мм. Силовой трансформатор Т1 берется готовый (например, ТП8-4-220-50) или самодельный. В этом случае трансформатор выполняют на сердечнике Ш 16х24, обмотка I содержит 2400 витков провода ПЭЛ-1 0,12, обмотка II 275 витков—ПЭЛ-1 0,33.



Рис. 9.1. Принципиальная схема стабилизатора напряжения на стабилитроне

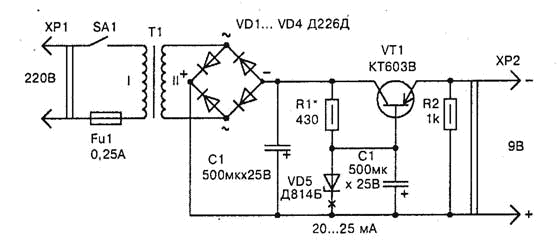

Рис. 9.2. Принципиальная схема блока питания 9В
