Устройство для зарядки аккумулятора 7Д-0,125

Для радиоприёмников и других радиоэлектронных устройств часто используют аккумуляторы. Аккумуляторы вырабатывают электрический ток в результате окислительно-восстановительной реакции. В них под действием внешнего источника постоянного тока происходят обратимые процессы, в результате чего первоначальные вещества восстанавливаются. Аккумуляторы только накапливают энергию, которую при необходимости могут снова отдать. Отсюда и происходит их название (от латинского accumulare — накапливать, собирать). Промышленнос-тью выпускается большое количество различных типов аккумуляторов. В радиоэлектронике нашли применение различного типа аккумуляторы. Наибольшее распространение получили никель-кадмиевые аккумуляторные элементы и батареи дисковой конструкции.

При эксплуатации аккумуляторов необходимо придерживаться некоторых правил. Для периодического подзаряда аккумуляторов применяют зарядные устройства. Такие устройства должны удовлетворять паспортным данным подзаряжаемого аккумулятора по току и времени заряда. Соблюдение рекомендованных режимов заряда и разряда аккумуляторов способствует продлению срока его эксплуатации до 5...7лет.

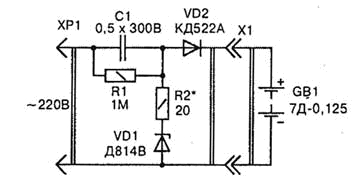

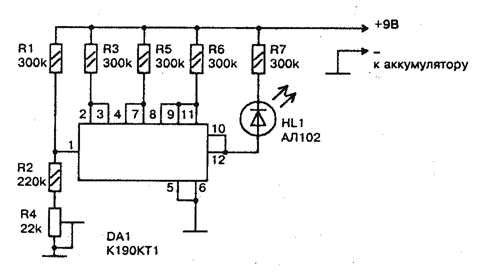

В карманных приёмниках часто используется аккумуляторная батарея 7Д-0,1 и ее модификация 7Д-0,125. При зарядке аккумуляторов типа 7Д-0,125 от сети 220 В можно использовать простую схему, которая обеспечивает ток заряда около 12 мА, при этом продолжительность зарядки составляет 10...15 часов (рис. 1). Особенностью устройства является то, что, если по забывчивости аккумулятор будет находиться на зарядке больше времени, чем положено, то его перезарядки не произойдет. Зарядный ток аккумуляторной батареи определяется емкостью конденсатора С1 и при достижении напряжения U_бат = 9,4 В начинает уменьшаться, когда напряжение батареи достигнет U_бат = 9,4 В открывается стабилитрон VD1, который практически полностью блокирует процесс зарядки. Одним из недостатков аккумуляторных батарей типа 7Д-0,1 и 7Д-0,125 является, как известно, то, что кадмиево-никелевые элементы, из которых они состоят, теряют свою работоспособность при разряде ниже 1 В. Такой разряд аккумуляторных элементов приводит к сокращению срока их службы. В связи с этим аккумуляторную батарею разряжать ниже 7В не рекомендуется. Продлить срок службы батареи можно, если иметь соответствующий сигнализатор контроля напряжения во время эксплуатации. На рис. 2 приведена электрическая схема сигнализатора напряжения аккумуляторной батареи. Сигнализатор собран на микросборке полевых транзисторов DA1 и поэтому потребляет в дежурном режиме очень малый ток — менее 0,1 мА. При напряжении питания батареи больше 7В светодиод HL1 не горит. При снижении напряжения до 7 В — светодиод HL1 загорается, что сигнализирует о необходимости подзарядки аккумуляторов. Переменным резистором устанавливают порог срабатывания светодиода HL1. Разность между напряжениями источника питания, при которых гаснет и зажигается светодиод очень мала, всего 0,03 В.
