Индикатор полярности источников напряжений


В практике радиолюбителя иногда возникает проблема определения полярности источников напряжений. Для этих целей подойдет индикатор полярности напряжений, схема которого приведена на рис. 1. Подключив вывод 2 к корпусу источника, прикасаются щупом 1 к определяемому контакту, индикатор указывает на «плюс» источника напряжений, если светится светодиод VD1, а в случае «минуса» светится — VD2. Конструкция не содержит дефицитных деталей. Вместо указанных на схеме полевых транзисторов могут быть использованы КПЗ0ЗЕ, а вместо указанного типа светодиодов подойдут АЛ 102А и им подобные, лишь бы проходящий через них допустимый прямой ток был больше или равен начальному току стока полевого транзистора. Все детали индикатора удобно собрать в корпусе от авторучки. Добавим, что в пробнике могут быть использованы и другие типы полевых транзисторов и светодиодов, при условии, что



Iт.д. і Iт.т. ,

где Iт.д. — допустимый прямой ток через светодиод,

Iт.т.— начальный ток стока полевого транзистора.

В полевых условиях определить полярность источника постоянного тока можно несколькими простыми способами. В соответствии с одним в срез сырого клубня картофеля на расстоянии нескольких миллиметров один от другого вставляют два медных провода и подключают к источнику питания. Вокруг положительного электрода вскоре возникает зелёное пятно, а вокруг отрицательного — поверхность картофеля остаётся чистой. По другому способу берется кусочек промокательной бумаги, пропитанной фенолфталеином (другое название пурген — лекарство, продаётся в аптеке), и высушивается. Потом эту бумагу увлажняют и кладут на стеклянную пластину Если теперь приложить к промокательной бумаге концы проводов, полюса которых необходимо определить, то вблизи отрицательного полюса бумага становится ярко-малинового или красного цвета. Существует еще более простой способ определения полярности источника постоянного тока — при помощи свечи. В пламя вводят два вывода от источника. От воздействия тока изменяется форма пламя, из длинного оно становится низким и широким, а на проводнике подключенном к «-» появляется веточка сажи.

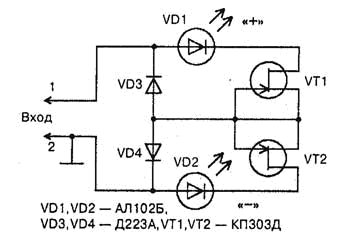

Рис. 1  Принципиальная схема индикатора полярности напряжений
