Приемник СВ и ДВ

Особенностью приемника на одном транзисторе является то, что при выключенном питании он работает как детекторный. В этом случае эмиттерный переход транзистора выполняет роль детектора. Это очень удобно, если проводите время на даче или в лесу и нет батареек. В случае подключения к приемнику батарейки, транзистор выполняет еще одну функцию — усилителя звуковой частоты. Дальнобойность приемника напрямую зависит от параметров внешней антенны и качества изготовления катушек индуктивности, в частности, от их добротности. В качестве внешней антенны, можно использовать описанную в схеме "Радиоантенны для приема радиовещательных станций". Схема приемника приведена на рис. 1. В приемнике может быть применен любой исправный германиевый или кремниевый транзистор, но лучше использовать транзистор КТ3102Б. Режим его работы устанавливается изменением сопротивления резистора R1 до получения максимума громкости принимаемой радиостанции. Катушки индуктивности могут иметь различную конструкцию. Наиболее простая конструкция представляет каркасы из пластмассы или картона диаметром 20 мм и длиной 40 мм, на которых проводом ПЭЛ 0,15...0,25 намотано 80 витков для СВ (L1) и 310 витков для ДВ (L2). Катушку СВ желательно намотать виток к витку, а ДВ можно внавал. В связи с тем, что катушки без сердечников, подгонку их индуктивности можно осуществить, если часть витков катушки (примерно 1/3 от общего количества витков) намотать на подвижном небольшом каркасе, перемещающемся по основному каркасу. Переключатель диапазонов SA1 любого типа. Наушники высокоомные, с сопротивлением катушек 1200 Ом или 2200 Ом. Приемник собирается в пластмассовом или деревянном корпусе, размеры которого зависят от габаритов используемого конденсатора переменной емкости. Монтаж радиокомпонентов приемника можно сделать на монтажной планке.

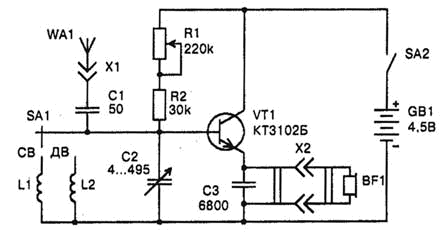

Рис. 1. Принципиальная схема радиоприемника с транзисторным детектором для приема радиовещательных станций СВ и ДВ
