Конвертор представляет собой небольшую приставку, с помощью которой на радиоприемник, имеющий диапазоны длинных или средних волн, можно принимать радиостанции, работающие на коротких волнах. Принципиальная схема конвертора приведена рис. 1. Конвертор позволяет принимать радиостанции, работающие в диапазоне 19...49 м. Это по существу преобразователь высокой частоты в промежуточную. Работать он может как с супергетеродинными, так и радиоприемниками прямого усиления, имеющими диапазон СВ. Принятый антенной сигнал радиостанции коротких волн поступает на контур L1, С2, СЗ и через отвод катушки L1 и разделительный конденсатор С4 поступает на преобразователь частоты. Преобразователь содержит один транзистор, который построен по схеме самовозбуждения. Транзистор соединяет в себе функции смесителя и гетеродина. Гетеродинная часть собрана по схеме с индуктивной обратной связью. Здесь катушка L3 индуктивно связана с контуром L2, С6, С2.2. Настройка входного и гетеродинного контуров на необходимую частоту осуществляется сдвоенным блоком конденсаторов С2.1 и С2.2. Напряжение принятого сигнала поступает на базу транзистора VT1, а напряжение гетеродина — на эмиттер. Вследствие преобразования двух частот на фильтре L4, С7, на нагрузке каскада, выделяется новая преобразованная частота, лежащая в диапазоне средних волн, в данном случае 1 МГц. Необходимый режим работы транзистора устанавливают подбором резистора Rl. Антенной конвертора может служить любой многожильный изолированный провод длиной 1...1,5 м или небольшая телескопическая антенна, прикрепленная к его корпусу.
Схема конвертора не содержит дефицитных деталей. Катушки-приставки — самодельные. Катушки L1 и L2 наматываются на стандартных малогабаритных каркасах диаметром 7 мм с подстроечными сердечниками 100НН и содержат по 12 витков провода ПЭВ-1 0,41 с отводами от 3 витка. Начало намотки катушек на схеме обозначены точкой. Катушка связи L3 содержит 2...3 витка ПЭЛШО 0,25 и наматывается поверх L2, между ее началом и отводом. Катушка фильтра промежуточной частоты L4 намотана на картонном каркасе, размещенном на отрезке ферритового стержня с магнитной проницаемостью 400НН, длиной 20..25 мм и диаметром 8 мм. Катушка L4 содержит 60 витков провода ПЭЛШО 0,18 — ПЭЛШО 0,25. Конструкция катушек конвертора представлена на рис. 2.
Для монтажа деталей конвертора используется печатная плата. Корпус приставки склеивают дихлорэтаном из пластмассы толщиной 2 мм.
В корпусе следует предусмотреть отсек для подключения элементов питания. Налаживание конвертора начинают с установки коллекторного тока транзистора VT1. В цепь коллектора (на схеме показана крестиком) включают миллиамперметр. Изменением величины сопротивления резистора R1, устанавливают ток 0,5...0,8 мА. Далее в корпусе закрепляют: плату, конденсатор переменной емкости, выключатель и телескопическую антенну Когда приставка собрана, производят настройку ее катушек. Настраивают средневолновой приемник на частоту 1 МГц. Приставку располагают возле магнитной антенны приемника, подключают антенну и включают ее питание. Вращая ось конденсаторов переменной емкости приставки, прослушивают станции. Если станции не прослушиваются, то необходимо поменять местами выводы подключения катушки L3. Добившись приема станций, вращают подстроечный сердечник катушки L1, до максимальной громкости принимаемой станции. Границы принимаемого коротковолнового диапазона устанавливают, ориентируясь по промышленному приемнику, вращая в ту или иную сторону сердечник катушки L2. На этом налаживание конвертора заканчивается.

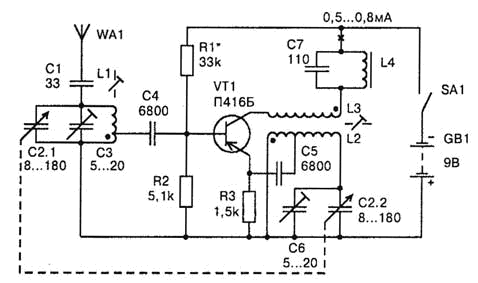

Рис. 1. Принципиальная схема конвертора для приема радиостанций в диапазоне коротких волн

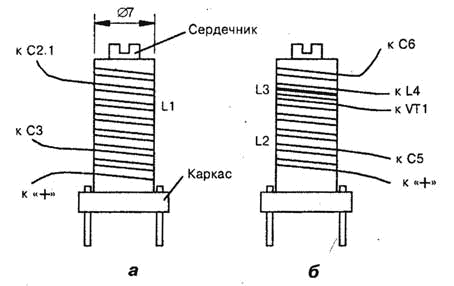

Рис.2 Конструкция входной (а) и гетеродинной (б) катушек индуктивности коротковолнового конвертора |
