Радиомикрофон с радиусом действия около 50 м
|
|
Радиомикрофон представляет собой электронное устройство, которое позволяет передавать звуковой сигнал на расстояние, не пользуясь при этом традиционным кабелем. Такой подход к передаче сигнала значительно расширяет технические возможности существующей аппаратуры. Он может оказаться полезным во время концертов, тематических вечеров и т.д.
Радиомикрофон собран на двух германиевых транзисторах (рис. 1). Он работает в диапазоне 66...74 МГц и его дальность действия составляет около 50 м. В схеме транзистор VT1 выполняет функции модулятора, a VT2 — генератора. Генератор вырабатывает высокочастотное напряжение, которое поступает в антенну WA1, а модулятор изменяет частоту этого напряжения в небольших пределах в такт с речью говорящего перед микрофоном. Частота ВЧ напряжения зависит от частоты резонанса контура катушки L1, конденсаторов С4...С6 и емкости диода VD1, которая изменяется в такт величине приложенного обратного напряжения. Для работы генератора используется положительная обратная связь, которая осуществляется через конденсаторы С5 и С6 на эмиттер транзистора VT2.
Детали радиомикрофона монтируются на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм. Все постоянные резисторы типа МЛТ-0,125, а конденсаторы — К10-7В. Катушка передатчика L1 содержит шесть витков провода ПЭВ-2 Ж 0,2...0,5 мм, намотанных на оправке Ж 6 мм. В конструкции использован высокоэффективный малогабаритный электретный микрофон типа МКЭ-3. Настройка радиомикрофона производится аналогично предыдущему передатчику Если в одном корпусе разместить радиомикрофон и УКВ радиоприемник, то получится простая радиостанция.

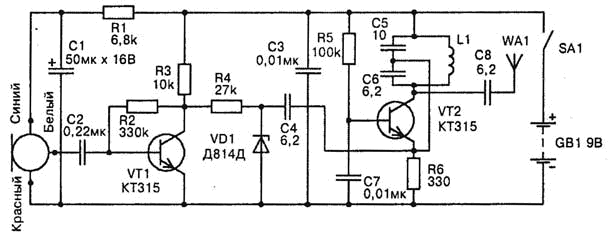

Рис. 1 Принципиальная схема радиомикрофона с радиусом действия около 50 м |
