Пробник для проверки тринисторов и мощных транзисторов


Пробник для проверки мощных биполярных транзисторов любой структуры можно построить на основе схемы, приведенной на рис. 1. Методика проверки годности транзистора пробником несложна. При подключении транзистора любой структуры к зажимам XI...ХЗ, образуется своеобразный ключ, который срабатывает при определенном токе базы. При замкнутых контактах SA1, ток базы регулируется резистором Rl. В момент достижения током базы определенного значения транзистор открывается и загорается контрольная лампочка EL1. По положению движка в этом случае, можно судить о коэффициенте передачи транзистора. Полярность источника питания устанавливается в зависимости от типа структуры проверяемого транзистора. Питание к пробнику подключают выключателем SB1 на небольшой промежуток времени, чтобы не испортить транзистор из-за перегрева. Выключателем SB2 подключают базу к резистору Rl, только когда движок находится в крайнем правом положении, в противном случае велика вероятность выхода из строя транзистора. При отключенном положении контактов выключателя SB1 производится проверка участка транзистора коллектор—эмиттер. При исправном участке лампочка EL1 не зажигается, что свидетельствует о том, что участок не пробит.

Пробник годится и для проверки тринисторов типа КУ201, КУ202. В этом случае анод тринистора подсоединяют к зажиму XI, управляющий электрод — к Х2, катод — к ХЗ. В этом случае, переключатель SB1 должен находиться в положении «n—р—р», чтобы на анод и управляющий электрод подавалось плюсовое (по отношению к катоду) открывающее напряжение, а контакты SA1 — разомкнуты. Если при нажатии кнопки SB2 лампочка EL1 не загорается, то тринистор исправен, в противном случае — неисправен. При годном тринисторе к выключателю SA1 подключают переменный резистор R1 и вращением его движка из крайнего правого положения по схеме добиваются зажигания лампочки, свидетельствующей об открывании тринистора. Пробник собран из распространенных деталей, резистор R1 типа СП-1, R2 — МЛТ-0,25, выключатели SB1 —тумблер П2К, а SB2 — тумблер ТВ2-1, зажимы для выводов деталей типа «крокодил». Все детали с батареей питания размещаются в соответствующем корпусе.

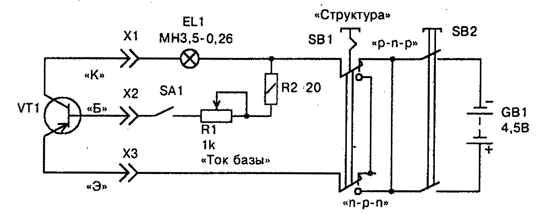

Рис. 1 Принципиальная схема пробника для проверки тринистров и мощных транзисторов
