Пробник, схема которого приведена на рис. 1, позволяет проверять как биполярные, так и полевые транзисторы разной структуры, малой и средней мощности. Схема пробника представляет собой генератор звуковой частоты, в котором колебания возникают благодаря обратной связи между затвором 1 и истоком. Для увеличения обратной связи использован повышающий трансформатор Т1, так как коэффициент передачи каскада с таким включением транзистора, меньше единицы. Подключив к зажимам испытываемый транзистор, прослушивают колебания генератора через наушники. Вращением оси резистора R5 добиваются устойчивой генерации, если же она отсутствует, то необходимо поменять местами выводы подключения первичной обмотки I трансформатора Tl. В зависимости от структуры транзистора, переключателем SA1 устанавливают нужную полярность подключения источника питания. В конструкции пробника используется согласующий трансформатор от любого промышленного карманного приемника. При самостоятельном изготовлении трансформатора для сердечника используются стандартные пермаллоевые пластины типа 1114х8, обмотка I содержит 2150 витков, а обмотка II — 320х2 витков. Обе обмотки наматываются проводом ПЭТВ-2 0,06. Головной телефон BF1 — малогабаритный сопротивлением 50... 1200 Ом, например, ТА-2, ТМ-3 или капсюль ТА-56А. Пробник собирают в небольшой пластмассовой коробочке, на верхней крышке устанавливают гнезда для подключения транзисторов и кнопки включения и переключения полярности источника питания, а на одной из боковых сторон — гнездо для подключения наушников и переменный резистор R5. При проверке выводы биполярных транзисторов подключаются к следующим зажимам:
эмиттер — XS5, база — XS2, коллектор — XS4, а полевых транзисторов типа КП103, КП302: исток — XS5, затвор — XS3, сток — XS4; с одним изолированным затвором — подключаются к гнездам.

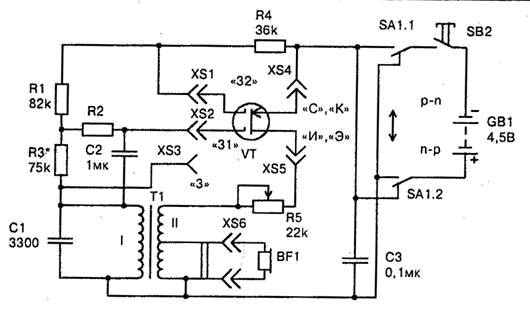

Рис. 1 Принципиальная схема универсального пробника проверки транзисторов |
