Приборы обнаружения короткозамкнутых витков в катушках индуктивности


При изготовлении в радиолюбительских условиях контурных катушек, высоко- и низкочастотных трансформаторов и дросселей, в обмотках могут появиться короткозамкнутые витки, которые резко уменьшают их добротность и отрицательно сказываются на работе всего устройства. Для контроля произведенной намотки катушки индуктивности служит прибор, схема, которого приведена на рис. 1. Прибор представляет собой генератор звуковой частоты, который работает в режиме непрерывного генерирования. Его генерация, вплоть до срыва, регулируется резистором Rl. Индикатором наличия генерации служит светодиод HL1, а также слышимый при этом звуковой сигнал в виде тонкого писка. Если надеть испытываемую катушку с короткозамкнутым витком на ферритовый стержень прибора, то произойдет срыв генерации, светодиод погаснет, сигнализируя о наличии в катушке короткозамкнутых витков. Причиной появления короткозамкнутых витков могут быть: некачественная намотка, повреждение изоляции, «перехлест» витков и т. д.

Все катушки прибора намотаны на ферритовом стержне марки 400НН диаметром 8 мм и длиной 120... 160 мм и содержат следующее количество витков: L1 — 60 витков провода ПЭВ-1 0,2; L2 — 55 и L3 — 220 витков провода ПЭВ-1 0,35. Катушки L2 и L3 намотаны в один слой на ферритовый стержень, а L1 намотана на картонной гильзе, которая способна перемещаться по катушке L2 при подборе максимального свечения светодиода. Указанный на схеме транзистор можно заменить на ГТ402 с любой буквой или на П213...П216 с любым индексом. Постоянный резистор R1 типа МЛТ-0,5, а переменный резистор R2 — СПО-0,5. Кнопка SB1 может быть любой малогабаритной с нормально разомкнутыми контактами. Питание прибора осуществляется от трех гальванических элементов типа 316. Все детали прибора монтируются на печатной плате размером 30х30 мм, которая помещается в подходящий корпус. Ферритовый стержень закрепляется в корпусе таким образом, чтобы одна его половина с катушками находилась в корпусе, а вторая — из него выступала. Возможен случай, когда при короткозамкнутом витке в катушке не происходит срыва генерации, хотя свечение светодиода понижается, а частота генерации повышается, что ощутимо на слух. Этот случай характерен при проверке катушек, обмотки которых намотаны тонким проводом, диаметром до 0,15 мм.

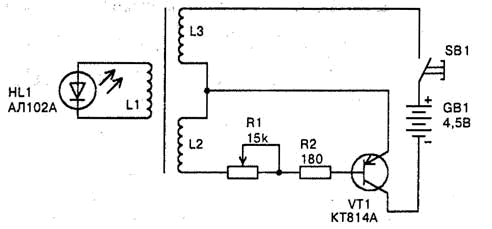

Рис. 1  Прибор для проверки короткозамкнутых витков
