Для своевременной замены гальванического элемента в электронных часах, служит звуковой сигнализатор разряда батарейки 1,5 В, схема которого изображена на рис. 1. Звуковой сигнализатор собран по схеме несимметричного мультивибратора, в одно из плеч которого включен миниатюрный звуковой излучатель. Сигнализатор питается от той же батарейки, что и часы. Питание на него поступает через выключатель SA1 будильника часов. Ток потребления сигнализатора составляет 34 мА. При нормальном гальваническом элементе в капсюле раздается звук, напоминающий трели соловья. При снижении источника питания до 0,8 В, из капсюля доносится прерывистые звуки, следующие с частотой 1 Гц. Дальнейшее снижение напряжения элемента до 0,7 В, вызывает появление звука постоянного тона, говорящего о необходимости замены источника питания. Вместо указанного на схеме типа наушника, можно использовать другой, подходящий, например, типа ДЭМШ-1A. В сигнализаторе можно использовать любые транзисторы из серий КТ201, КТ306, КТ312, КТ315, резисторы — МЛТ-0,125, конденсаторы С1 и С4 — К50-6, С2 и СЗ — КМ. Все детали сигнализатора монтируют на печатной плате размерами 40х25 мм, к ней же привинчивают капсюль ДЭМШ-1А. Плата размещается непосредственно в корпусе часов.
Налаживание сигнализатора производят с блоком питания, имеющим плавную регулировку напряжения. Подав на сигнализатор напряжение 0,8 В, подбирают сопротивление резистора R4, добиваясь громкого прерывистого сигнала. Снизив подаваемое напряжение до 0,7 В, убеждаются в появлении однотонального звука. При подаче напряжения 1,6 В из капсюля должны слышаться соловьиные трели, свидетельствующие о том, что гальванический элемент нормальный. Окраску звука, издаваемого сигнализатором, подбирают резистором R2. Отметим, что аналогичное устройство для сигнализации о разряде гальванического источника питания можно построить и для батареек с другим напряжением, надо только подобрать RC-элементы мультивибратора.

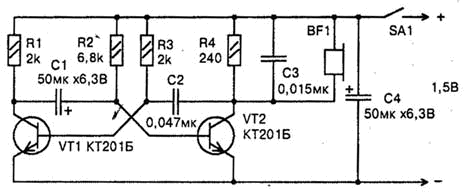

Рис. 1 Принципиальная схема звукового сигнализатора разряда батарейки 1,5 В в электронных часах |
