Световой тир можно оборудовать в любом месте, для этого не нужно специальное помещение. Пистолет такого тира стреляет световым импульсом по мишени, в центре которой находится фотоэлемент (рис. 7.5). Сигнал от фотоэлемента поступает на вход усилителя низкой частоты, который включает электрический звонок. Звук звонка означает, что осуществлено попадание в «десятку». Световой импульс посылается при включении миниатюрной лампочки накаливания 2,5 В на 0,28 А или 0,075 А. Попасть в цель с такого пистолета можно с расстояния 3...10 м. При этом существенное значение имеет лампочка накаливания, используемая в пистолете. Желательно выбрать лампочку с нитью накала, выполненной тонким проводом, чтобы после подачи на нее напряжения она быстрее давала вспышку света. Для питания светового пистолета требуется кратковременный импульс электрической энергии. Необходимое количество анергии запасается в электрической емкости — конденсаторе. При нажатии на спусковой крючок замыкаются кон
такты, заряженный конденсатор подключается к лампочке и происходит вспышка света, летящая в сторону мишени. Импульс света от лампы должен попасть точно в светочувствительную мишень. Для фокусирования светового импульса в тонкий луч в конец ствола пистолета необходимо вставить двояковыпуклую линзу. В качестве источника питания пистолета подойдет малогабаритная батарея типа «Крона» напряжением 9 В.

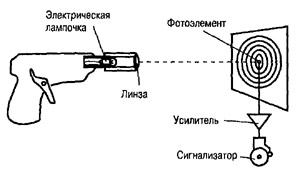

Рис. 7.5. Принцип действия светового тира
Принципиальная электрическая схема пистолета приведена на рис. 7.6. Электролитический конденсатор большой емкости С1 подключен к батарее питания через нормально замкнутые контакты а-б переключателя SB1 и все время находится в заряженном состоянии. При выстреле контактная пластина отходит и замыкает контакты а-в, конденсатор С1 отсоединяется от источника напряжения, подключается к лампочке и разряжается через нее. Ток разряда конденсатора, проходя через нити лампы, раскаляет ее и возникает кратковременный импульс света. Корпус пистолета можно сделать самому из дерева или пластмассы, но можно взять и готовый корпус от игрушечного пистолета. В корпусе размещаются детали электрической схемы светового пистолета (рис. 7.7). В рукоятке располагаются: батарея «Крона», спусковой крючок, группа контактов а, б, в от любого реле, конденсатор С1. Миниатюрная лампочка накаливания устанавливается в стволе, а фокусирующая система насаживается на конец ствола. При выборе контактов нужно обратить внимание на то, чтобы в нормальном положении средний контакт был замкнут с одним из боковых. При нажатии на спусковой крючок средний контакт подключается ко второму, боковому контакту и разъединяется с первым. Конденсатор С1 рассчитан на напряжение 12 В и может иметь емкость в пределах от 400 до 1000 мкФ. Тип конденсатора не играет роли, главное, чтобы он был малогабаритный. При выборе линзы фокусирующей системы надо исходить из следующего. Луч света на мишени должен образовать пятно диаметром не более
20 мм. Получить это можно при условии, что двояковыпуклая линза имеет фокусное расстояние, равное расстоянию от лампочки до линзы.
Рис. 7.6. Принципиальная электрическая схема светового пистолета. Положение переключателя SВ1 соответствует моменту выстрела

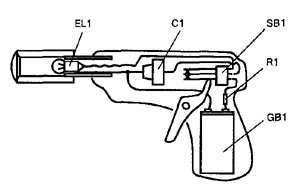

Рис. 7.7. Устройство светового пистолета
После того как пистолет сделан, переходят к изготовлению мишени. Принципиальная схема мишени представлена на рис. 7.8. Мишень состоит из фоторезистора типа ФС-К1, двухкаскадного усилителя на транзисторах VT1 и VT2, тринистора VS11 и сигнального устройства НА1. Световой импульс из пистолета попадает на фотосопротивление BL1, в его цепи появляется импульс тока, который усиливается усилителем на транзисторах VT1 и VT2, открывается тринистор VS11 и включается звонок HА1. Режим усилителя по постоянному току определяется делителем напряжения Rl, R2, R4. Значения сопротивлений этих резисторов выбираются такими, чтобы получить максимальное усиление рабочего импульса тока. Фоторезисторы, установленные на мишени, не требуют специального затемнения. В некоторых случаях при очень ярком солнечном освещении фоторезистор рекомендуется поместить в тубус, трубку из пластмассы или картона. Еще лучших результатов можно достичь, если поместить перед фоторезистором небольшую фокусирующую линзу.
Детали мишени, кроме электрического звока, монтируются на печатной плате из фольгированного гетинакса толщиной 1...1,5 мм. Настройка электрической схемы мишени заключается в подборе резисторов Rl, R2, R4 и R7, звонок звенит при попадании светового импульса на фоторезистор.
Мишень изготовляется в виде небольшого корпуса, защищенного от прямых лучей света. Плата и звонок помещаются за мишенью, которая вешается на стену.

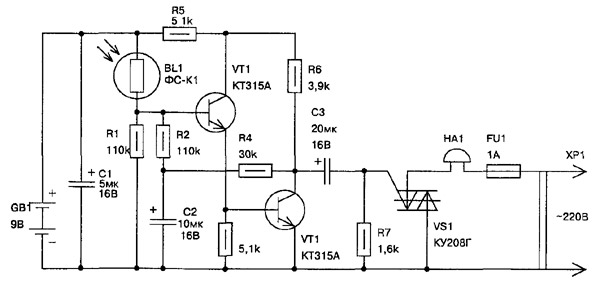

Рис. 7.8. Принципиальная схема мишени светового тира
Из книги " Домашний электрик и не только ..." В.М. Пестриков
Ознакомиться с книгой полностью можно в разделе "Библиотека" подразделе "Книги"
