Универсальный пробник-индикатор


В последнее время среди домашних электриков получили распространение универсальные пробники-индикаторы, построенные полностью на полупроводниковых приборах. Возможности таких приборов достаточно широкие. Прибором можно:

1) проверить электрическую цепь и отдельно ее элементы: диоды,

    транзисторы, конденсаторы, резисторы;

2) удостовериться в наличии переменного и постоянного напря-

    жения от 1 до 400 В, а также обнаружить фазный и «нулевой»

    провод сети;

3) произвести фазировку в цепях переменного и постоянного токов;

4) оценить сопротивление изоляции электрооборудования.

На рис. 1.108 приведена схема такого универсального пробника-индикатора на двух транзисторах и двух диодах, один из которых свето-диод. Прибор представляет собой усилитель постоянного тока на транзисторах VT1, VT2. Для ограничения базовых токов транзисторов в их базы включены резисторы R1, R3. Для исключения возможной ложной индикации от внешних наводок в схеме имеется конденсатор С1, который создает цепь отрицательной обратной связи по переменному току. Резистор R4 в цепи базы VT2 служит для установки необходимого предела измерений сопротивлений, а резистор R2 ограничивает ток при работе пробника в цепях переменного и постоянного тока.

В исходном состоянии транзисторы закрыты и светодиод НL1 не светится. Он зажигается, если щупы прибора соединить вместе или подключить к исправной электрической цепи сопротивлением не более 500 кОм. Яркость свечения светодиода НL1 зависит от сопротивления проверяемой цепи, чем оно больше, тем меньше его яркость.

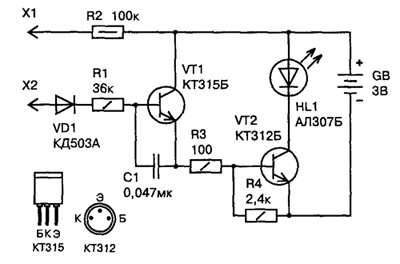

Рис. 1.108. Принципиальная схема универсального пробника - индикатора



При подключении пробника к цепи переменного тока положительные полуволны открывают транзисторы, и светодиод загорается. При постоянном напряжении светодиод зажигается, когда на щупе Х2 «плюс» источника.

В приборе можно использовать кремниевые транзисторы серий КТ312, КТ315 с любым буквенным индексом, со значением h21э от 20 до 50. В схеме прибора можно также использовать транзисторы p-n-р про- водимости, но поменяв при этом полярность включения на обратную диодов и источника питания. Диод VD1 лучше взять кремниевый марки КД503А или подобный. Светодиод типа АЛ102, АЛ307 с напряжени- ем зажигания 2...2,6 В. Резисторы МЛТ-0,125, МЛТ-0,25, МЛТ-0,5. Конденсатор — К10-7В, К73 или любой другой малогабаритный. Питается прибор от двух элементов А332. Можно использовать и другие источники, но от взятого типа источника будут зависеть габариты прибора.

Детали пробника монтируются на печатной плате размером 40x15 мм, изготовленной из фольгированного стеклотекстолита толщиной 1,5 мм (рис. 1.109). Плату размещают в корпусе подходящих размеров и формы (рис. 1.110). Щуп Х2 закрепляют на корпусе, а X1 соединяют с прибором многожильным монтажным проводом сечением 0,8 мм2. К концу провода припаивают щуп.

Настройка прибора производится следующим образом. С монтажной платы выпаивается резистор R4. Для установки верхнего предела измерения сопротивлений к щупам подсоединяют резистор сопротивлением около 500 кОм. При этом должен загореться светодиод. В противном случае нужно заменить транзисторы на другие, с большим коэффициентом усиления. Если светодиод загорелся, то подбором величины сопротивления резистора R4 добиваются минимального свечения на выбранном пределе.







Рис. 1.109. Печатная плата и монтаж на ней деталей универсального пробника-индикатора

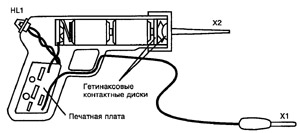

Рис. 1.110. Общий вид универсального пробника-индикатора



Прибор-пробник может быть полезен при проведении следующих' работ. Исправность диодов и транзисторов проверяют методом сравнения сопротивлений р-n переходов. Отсутствие свечения указывает на обрыв перехода, а если свечение постоянно, то это значит, что пробит переход. При подключении к пробнику исправного конденсатора светодиод вспыхивает и затем гаснет. В противном случае, когда конденсатор пробит или же имеет большую утечку, светодиод горит постоянно. Таким образом можно проверять конденсаторы с номиналами от 4700 пФ и выше, причем длительность вспышек зависит от измеряемой емкости — чем она больше, тем дольше горит светодиод.

При проверке электрических цепей светодиод будет гореть только в случаях, когда они имеют сопротивление менее 500 кОм. При превышении этого значения светодиод гореть не будет.

Наличие переменного напряжения определяют по свечению свето-диода. При постоянном напряжении светодиод горит только в случае, когда на щупе Х2 находится «плюс» источника напряжения.

Фазный провод определяется так: щуп XI берут в руку, а щупом Х2 касаются провода, и если светодиод горит, значит это и есть фазный провод сети. В отличие от индикатора на «неонке» здесь не происходит ложных срабатываний от внешних наводок.

Выполнение фазировки также не представляет большого труда. Если при касании пробником проводов с током светодиод светится, значит щупы находятся на разных фазах сети, а при отсутствии свечения — на одной и той же.

Сопротивление изоляции электроприборов проверяют таким образом: одним щупом касаются провода, а другим — корпуса электроприбора. Если при этом светодиод горит, то сопротивление изоляции ниже нормы. Отсутствие свечения указывает на исправность прибора.

С помощью пробника можно обнаруживать неисправности и в электронных устройствах, поскольку, совмещая функции трех различных приборов, он служит простейшим тестером.



Из книги " Домашний электрик и не только ..." В.М. Пестриков

Ознакомиться с книгой полностью можно в разделе "Библиотека" подразделе "Книги"
